圓振篩的工作原理

2017-07-28

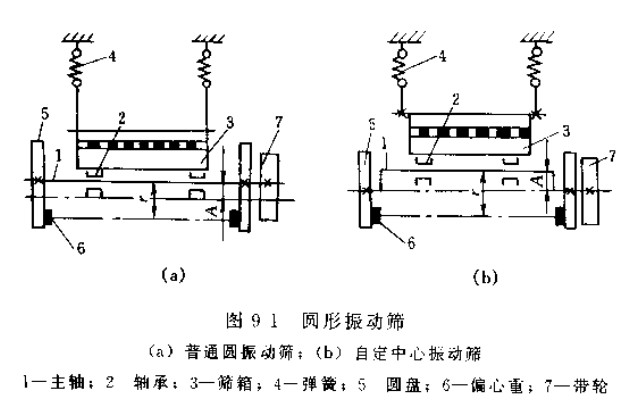

具有圓形軌跡的慣性振動篩為圓振動篩。簡稱圓振篩。這種慣性振動篩又稱單軸振動篩，其橫截面的示意圖見圖9-1.其支承方式有懸掛支承與座式支承兩種。圖9-1為懸掛支承，篩面固定于篩箱3上，篩箱由彈簧4懸掛或支承，主軸1的軸承2安裝在篩箱上，主軸由帶輪7帶動而高速旋轉。帶偏心重的圓盤5安裝在主軸1上，隨主軸旋轉，產生離心慣性力，使可以自由振動的篩箱產生近似圓形軌跡的振動，振幅以A表示。偏心重與軸承中心線的距離為激振偏心距，以r表示。

圖9-1（b）為自定中心振動篩，其激振器的結構如圖9-2，由電機帶動帶輪2，并通過偏心軸（主軸）7帶動圓盤8，帶輪與圓盤都安有偏心重，篩箱與圓筒連接。由主軸的偏心重與帶輪、圓盤的偏心重的合力產生振動的激振力，圓盤和帶輪處的偏心重的大小是可調的。帶輪的孔相對其圓周有一個偏心距，其值等于篩箱在正常工作時的振幅A，從而帶輪旋轉中心位于帶輪的孔與偏心塊的重心之間，在空間是不動的，以免傳動帶時張時馳。

圓振篩的篩面為傾斜布置（15°～25°），當篩面作圓形軌跡振動時，物料也隨著篩面振動成拋起落下而向前運動，在落下、拋起時，小于篩孔的顆粒即被篩選分離到篩下，為保證篩分效率高，篩子產量大。
